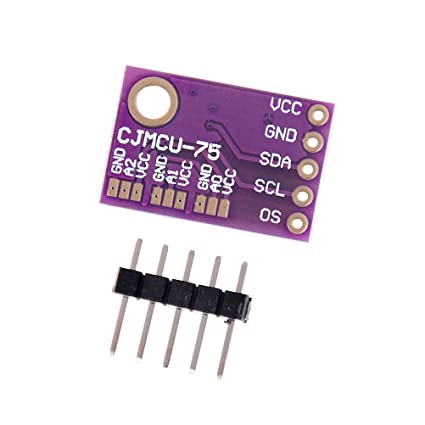

Modulo Sensor De Temperatura Digital LM75A

El LM75A es un convertidor de temperatura a digital que utiliza un sensor de temperatura de brecha en banda de chip y una tecnología de conversión Sigma-delta A-to-D.

El dispositivo también es un detector térmico que proporciona una salida de detección de temperatura adicional.

El LM75A contiene varios registros de datos: registro de configuración para almacenar las configuraciones del dispositivo tales como el modo de operación del dispositivo, el modo de operación del sistema operativo, la polaridad del sistema operativo y la cola de fallas del sistema operativo como se describe en la sección de descripción funcional; registro de temperatura para almacenar el tempreading digital y registros de punto de ajuste (Tos y Thyst) para almacenar los límites de histéresis e interrupción de apagado programables programables, que pueden ser comunicados por un controlador a través de la interfaz serial I2C-bus de 2 hilos. El dispositivo también incluye una salida de drenaje abierto (OS) que se activa cuando la temperatura excede los límites programados. Hay tres pines de dirección lógica seleccionables para que ocho dispositivos se puedan conectar en el mismo bus sin conflictos de direcciones. El LM75A se puede configurar para diferentes condiciones de operación. Puede configurarse en modo normal para monitorear periódicamente la temperatura ambiente, o en el modo de apagado para minimizar el consumo de energía. La salida del sistema operativo funciona en cualquiera de los dos modos seleccionables: modo OScomparator y modo de interrupción del sistema operativo. Su estado activo se puede seleccionar como ALTO o BAJO. La cola de fallas que define el número de fallas consecutivas para activar la salida del sistema operativo es programable, así como también los límites del punto de ajuste.
